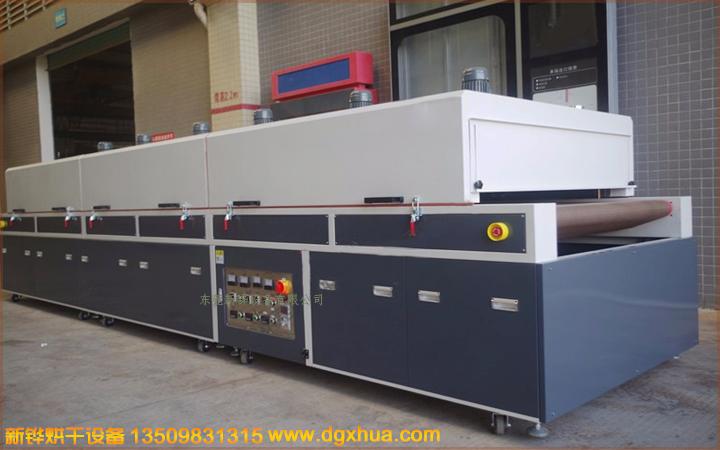

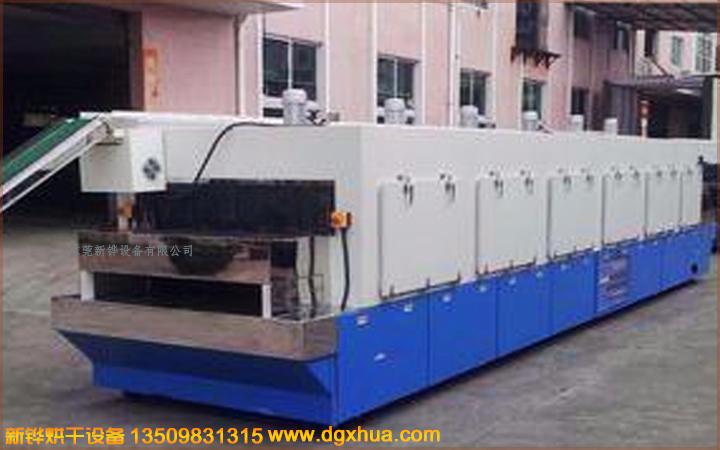

手機玻璃隧道爐、手機觸摸屏隧道爐、手機蓋版隧道爐、工業熱風烘干隧道爐

型號：XHSO-80-2R

內箱尺寸：6000*850*150（*長*寬*高*）

外箱尺寸：8000*1050*1650（*長*寬*高*）

進料口高：0-200.mm

進料段長：800.mm

加熱段長：3*.2000.mm

冷卻段長：400.mm

出料段長：800.mm

輸送寬度：800.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：?jiǎn)蚊嫠剿惋L(fēng)/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

產品優勢

 1、使用紅外定向熱輻射，電-熱轉換效率高達95%以上，節能降耗，降低成本。加熱器使用壽命長：連續使用壽命≥20000小時以上。

 2、運用德國技術利用合理的運風原理，使產品更節能，綜合考核較傳統的烘干方式節能60％以上。

 3、紅外輻射滲透性強，“表里如一”的加熱方式，在烘烤過程中就會(huì )讓油漆、涂層里的水分和溶劑zui先蒸發掉，不會(huì )由于里面的水分和溶劑的蒸發而使外表已經干固油漆層產生氣泡和小孔，能有效地提高油漆表面質量，增強涂層固化度及附著力，提高品質。

 4、先進的PLC控制技術，快速響應的模糊控制方式，使得溫度控制更精準。

5、先進的保溫隔熱技術，可使烘干設備的表面溫度幾乎接近于環境溫度。

 6、優質可靠的防塵技術，促進產品的可靠穩定性和成品率。

7、方便快捷的安裝方式，可節省安裝時間，積木搭配式的結構，可根據工藝的需要，加減烘區長度，以滿足生產工藝的需求。

【用途】

烘干，熱處理，固化各類工業品。如薄膜開關、線路板、液晶屏、IMD、導光板、手機蓋板印刷后烘干；玻璃加工、紡織品、皮革壓花、汽車烤漆、造紙、木材等加熱烘干；金屬制品清洗烘干、金屬件預熱、橡膠制品、塑料制品、熱縮套管、模具、鐵芯、變壓器、涂層烘干固化、涂膠固化、粉末材料烘干、絲印油墨烘干、噴漆烘干、淋漆烘干、浸漆烘干、電鍍等。應用范圍廣泛、智能化操作界面、經久耐用、節約電能、占地面積小。

 二、安裝要求

1．地點要求：

a）地面須平整。

b）通風須良好，落塵量較少的地方。

c）請勿安裝在潮濕地方。

d）請勿安裝在易燃或腐蝕性氣體下（特殊電爐除外）。

 2．安置間隔要求：

a）機身前后距墻應有一公尺左右，以便機臺正常操作運用。

b）機器與機器之間應隔一公尺，以利空氣流通，人員檢修。

c）特殊安全型防爆電爐必須置于獨立操作的安全隔間內。

 3．電源安裝：

a）請依電器所定的規格(三相380V)來供應電源。

b）電壓變動率必須控制在額定值±10V。

c）檢測三相電源是否缺相，設備不可斷相運行。

d）為避免電擊意外發生，機身必須接地線。

e）不可將地線接至瓦斯管或水管上。

f）不可將裝有漏電斷路器電爐與此裝置烤箱共接用零線，否則引發漏電開關跳閘，機器不能正常工作。

備注：請按說明書中“3.安裝要求”之要求接上電源相數與相位，安裝好電源，在確認電源安裝無誤的狀態下方可按以下方式開機：

 三、電爐操作流程

1） 打開電源開關，此時電源燈及人機界面都將顯示。

 2） 人機界面有自動操作畫面與手動畫面，以下說明手動操作

 3） 手動畫面打開網帶開關，網帶運轉，可通過調頻旋扭調節網帶速度。

 4） 打開每段循環風機與冷卻風機，確保風機正常運轉后，才能設定溫控表溫度與每段的加熱操作。

 5） 控溫表設定需要的溫度值（控溫表溫度設定按附帶控溫表說明書操作）。

 6） 按下加熱開關，加熱指示燈亮，電流表指示針從左往右擺動，溫控表設定溫度曲線開始加熱。

 7） 爐內溫度到達設定溫度, 電爐自動切斷加熱，進入恒溫狀態;如溫度超過上限設定值，溫控自行斷開工作，保護加熱系統。

 8） 關閉網帶開關和電源,物件冷卻到一定溫度后, 即可取出物品，重新操作可按以上流程重復即可。

 四、注意事項及保養

1、  本機器第一次使用時可能會(huì )有一點異味或白煙產生，那是因為新產品關系，電爐烘烤一段時間后會(huì )自動消失，不影響本機性能。

 2、  請勿放置任何物品于本機蓋頂上，以免影響本機性能。

 3、  本機視環境需要，最好裝上排氣管通向室外。

 4、  本機使用完后先將加熱開關關閉，僅讓機身繼續自然冷卻，以延長發熱絲之壽命，約溫度降低至100℃后再將電源關閉。

 5、  本機箱內每個星期至少清潔一次，以確保電爐良好運行，維持良好品質。

 6、  本機后面通氣孔須注意清潔，以便通氣排水。

 7、  電器配電盤每月須清潔一次并檢查固定螺絲是否松脫。

 8、  保養時須將總電源隔離關閉。

 9、  檢查接地線是否脫落。

 10、 檢查熱電爐是否正常。

 11、 檢查溫度感應線是否脫落。

 12、 控制箱排氣口接管與室外連接處是否牢固，以免控制箱內的灰塵污染無塵室，影響控制箱內常溫，導致電器零件提前損壞。

 五、安全警告

1）、有操作設定條件之特殊安全性防爆烤爐外，絕不可將爆裂物加壓容器或可燃物質置于電爐內，燃物包括：易燃物、氧化物、發火物及易燃氣體，否則可能會(huì )導致爆炸而造成嚴重的工業災害。

 2）、本爐zui高使用溫度250℃,嚴禁超溫使用。

 3）、電爐在高溫下操作時，應認真、小心檢查其門是否緊閉，以防熱風吹出傷及操作人員。

 4）、當工件為粉末類或易燃粉末、粉塵的物質時，加工物必須置于不致引起到處飛散的網盤內，以防可燃性高粉塵進入發熱區內而引起危險，加工此類物品在訂購時請通知敝公司作特殊設計處理。

 5）、必須安裝地線，依照電工法規第三條接地的方法實施即可（100V以下）。

 6）、維修時嚴禁帶電操作，必須切斷總電源，方可檢修。

 7）、本爐在使用時應有專人看管，在無人看管時應注意旁邊火源和易燃易爆品。
