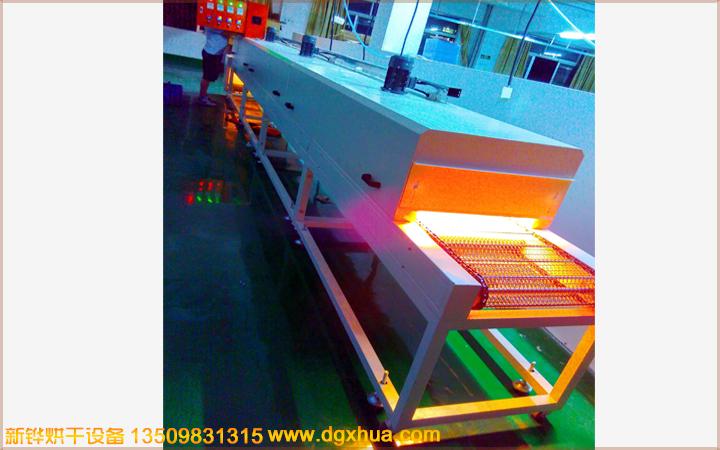

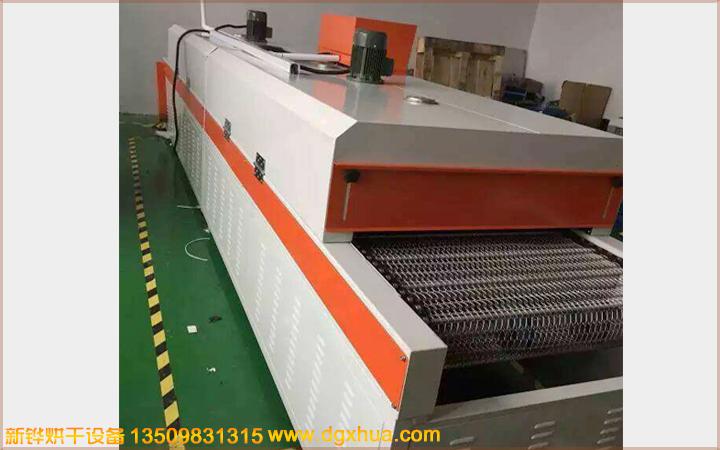

紅外線隧道爐烘道、電加熱平板線烘道隧道爐、低噪熱風循環隧道爐、烘干滅菌紅外線隧道爐

型號：XHSOQ-50-3R

內箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

進料口高：0-250mm

進料段長：0-270mm

加熱段長：650mm

冷卻段長：200.mm

出料段長：270mm

輸送寬度：500.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：?jiǎn)蚊嫠剿惋L(fēng)/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

用途：

采用電加熱對絲網印刷、噴染、電鍍以及印刷電路等行業的烘干、除濕等工藝，還可用于食品、紡織品、壓鑄小件等工業的干燥、烘烤，噴漆工件烘干，固化工件，烘干工件，西淋瓶、安瓿瓶、化妝品用瓶、制藥玻璃制品瓶和中藥及其他物料連續烘干滅菌。工作場所整潔，生產效率高，是目前我國制藥廠、中藥廠、飲料廠、日用化工廠必不可少的設備之一。

工作原理：

電加熱平板線烘道采用加熱管外置式加熱，將電能轉化為熱能，熱量經低噪音高壓風機吹入進風道，傳入箱內，形成熱風循環，箱體設有對流攪拌技術，溫度非常均勻，具有自動控溫，調速，故障報警等特點，使用安全，方便，環保，節能等優點。

技術要求：

烘道內采用優質鍍鋅板（不銹鋼板），外壁采用優質成型彩鋼板制作，大梁用后成型鋼板制作，保溫層采用纖維石棉保溫
電加熱管為耐高溫不銹鋼無縫鋼管，結晶氧化鎂粉做絕緣，風機采用低噪聲高壓離心風機，保溫采用硅酸鋁纖維棉
網帶為優質鐵氟龍耐高溫網帶，不銹鋼網帶等
另有控制器，調速器，低壓電器控制系統等控制系統部分

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”P(pán)LC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。
