廠家生產絲印隧道爐，烘干流水線絲印烤漆線、非標定做絲印隧道爐、隧道烘干線該設備

型號：XHSOQ-50-3R

內箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

進料口高：0-250mm

進料段長：0-270mm

加熱段長：650mm

冷卻段長：200.mm

出料段長：270mm

輸送寬度：500.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：?jiǎn)蚊嫠剿惋L(fēng)/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”P(pán)LC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

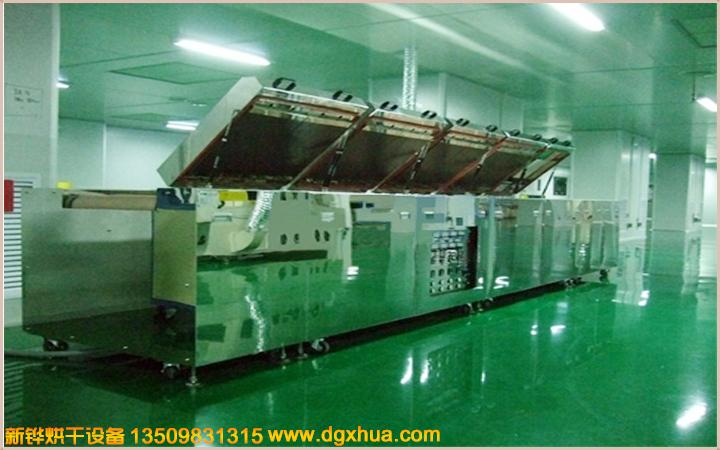

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。

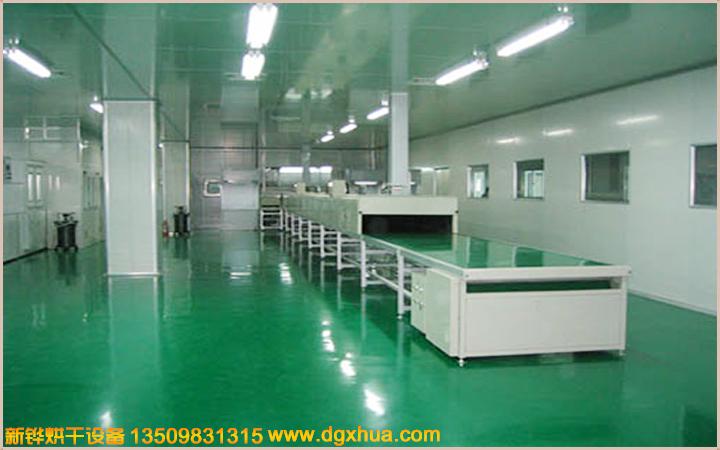

一、隧道烘干線該設備是一臺隧道式鏈條網帶通過式烘干設備，采用特制鏈條傳動輸送工件，具有烘干、等功能的新穎連續式烘干設備。由人工將工件放在傳動鏈條網帶上，依次通過烘干后出料。上罩內的霧氣經吸霧風機抽出后外排出到總排氣管道中去。該機具，功能全，結構合理，操作方便，烘干效果好的優點，這對于大批量烘干、改善勞動環境，提高質量，具有重要的意義。機身結構采用密封式，外型美觀，設備拆卸檢修方便

主要規格/特殊功能

名稱及規格：隧道式烘干線，長度有5米至40米，寬度400mm-1500mm選擇。一般都是客戶需求(全新非標訂做）
烤爐尺寸：有1米，1.2米，1.5米，2米，2.5米供選擇（非標訂做）
二、技術及材質說明：
1.材質：線體機架采用50*50鐵方通制作，機腳配腳杯可調高低。
2.動力：根據長度配置1HP、2HP、3HP.4HP一體馬達，配套同匹數的變頻器。
3.輸送皮帶：采用2mm厚綠色PVC皮帶。
4.皮帶承托采用? 25鍍鋅軸承滾筒，間隔1000mm/條。
5.烤爐采用：外層為T1.2鋼板，內層為T1.0鍍鋅板，中間填充保溫棉。
6.運風：爐蓋頂部配馬達，及豬籠式風輪，使爐內攪拌均勻。
7.發熱采用：不銹鋼或玻璃發熱管，溫度室溫10—90度可調。網帶可達250度的高溫
8.電控采用：全自動恒溫控制系統，分段獨立控制。
9.顏色：線體噴電腦白油漆或綠色油漆。

適用范圍：五金、電子、化工、印刷、運動器材、鞋業、汽車零部件等眾多產品領域等用途。
