LED精密熱風循環烘干箱、熱風循環LED烤箱、工業精密LED烘干箱、環境設備LED烤箱

號：XHMO-2

外形尺寸：高450mmX寬1400mmX深400mm

內膽尺寸：高870mmX寬550mmX深1200mm

內膽材料：優質304不銹鋼、316不銹鋼（可選）

 外壁材料： 冷鋼板（表面磷化處理后烤漆）

工作溫度：RT（室溫）-250℃（任意調節設定）
控溫精度：±1℃（空載測試）
控溫方式：PID雙數顯智能控溫，按鍵設置、或采用臺灣宣榮牌H721型微電腦智能型LED數顯溫控器。

LED烤箱是專門正對LED行業的零配件進行專業烘烤的一種工業用烤箱。

LED烤箱設備工作環境：

精密熱風循環烤箱適宜使用溫度為：常溫—300°C的加熱或干燥，根據使用溫度的不同選擇不同的加熱元件?？鞠涔ぷ鳡顟B(tài)測試方法及結果：溫度在恒溫狀態下溫差可控制在≤±1.5°C以?xún)?，測試方法用14條溫度傳感器任意點進行兩小時標準測試，快速的升溫時間;外殼表面溫度低，檢測數據可打印或數據表格及曲線圖。測試結果從以下兩點體現：
1、監測數據表。
2、溫度走勢曲線圖。具體可參照后部測量數據表及曲線圖。

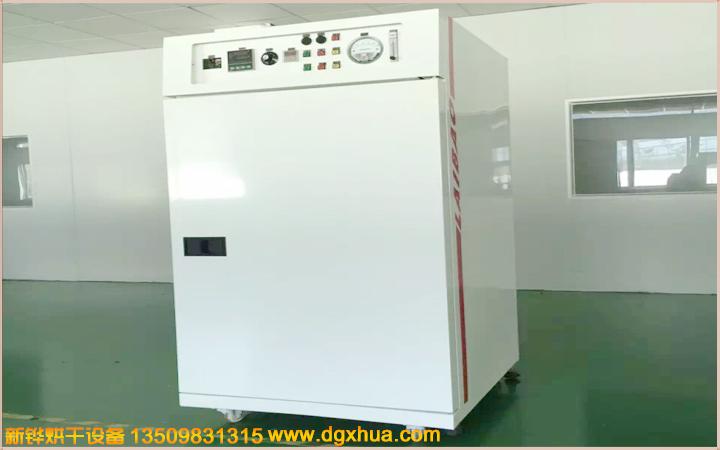

LED烤箱外形結構

本款精密型烤箱外型結構設計：根據人體學及空間學設計，外形美觀，操做方便，zui大限度的減少站地面積。
1外殼采用t=1.2mm厚冷軋板折彎而成，表面高溫噴塑烤漆處理(環保戶外粉)防銹，抗腐蝕。

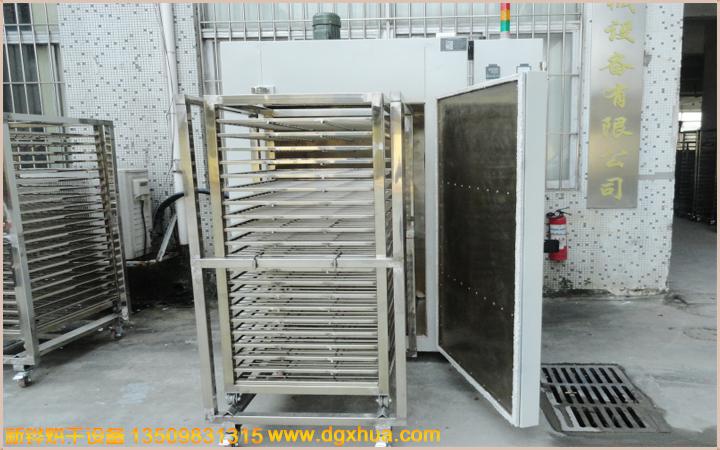

2層架托盤采用不銹鋼方管焊制，每層層架可獨立拿出，烤箱底部安裝4個萬向帶剎車活動輪及配備四個定位腳杯(腳杯可調節烤箱與地面的高度)。

LED烤箱加熱系統

烤箱風葉輪出風口處安裝不銹鋼散熱片式加熱管呈一字排開，受風均勻，加熱管接線端在烤箱外置，加熱管于加熱管間隔55mm線路永久安全，避免了蜂窩式加熱管的接線緊湊所導致的相線間短路的不足，避免造成潛在危險。加熱管接線端開孔在烤箱后側如（圖二）所示，避免了在頂部開孔所導致的熱傳遞至電器元件而減小電器的使用壽命（一般電器的耐溫在45°C以下）。

LED烤箱排廢氣系統

1、頂部配有0.75KW運風馬達壹臺：10.5寸離心風葉輪（保證了足夠的風量）大風量循環設計模式彌補了換氣時對烤箱造成的溫度差進行調整（循環次數：7500次/H）。
2、設有進氣和出氣口，使烤箱內部渾濁氣體向外排出，流入新鮮空氣，降低烤箱內產品排出的渾濁氣體，使產品的表面顏色更加純正，并且裝有氣流調節閥隨時可調節換氣量的大小。
3、我司與其它公司產品的說明（我司出氣管是有隔熱，溫度是不會(huì )影響到頂部電器的，而其它公司是從側面排出導致側面溫度過高，而且側面很占用空間位置。

LED烤箱溫度控制系統

1：首先合上剩余電流動作斷路器（QS）（漏電保護），同時斷相與相序保護繼電器正常工作（使用斷相與相序保護繼電器是為了保證電機正常運轉，使溫度得到充分的循環）。
2：打開電源開關電源指示燈亮，溫控表得電。使用智能數顯溫控器主控，監控，并采用型感溫
探頭上下分布更直觀的監測到烤箱內上下溫度
3：在主控溫控表上設定好所需的溫度，同時把超溫保護溫控器設定在同主溫控器一致溫度。加熱開啟后如若超溫指示燈亮加熱停止。
4：按ON按鈕風機指示燈亮接觸器吸合，風機開始正常運轉，同時溫控輸出導通固態,加熱管開始加熱,加熱指示燈（HL5）亮。
5：待烤箱中的主控溫度實際溫度接近時，溫控開始緩慢溫度補償。
6：當主溫控器達設定溫度時進入恒溫狀態，同時自動轉入時間繼電器計時<計時可選擇：開機計時、恒溫計時或不計時。采用高精度時間繼電器999秒/分/時可調>，恒溫繼續。
7：計時完成后蜂鳴器響同時加熱停止風機正常運轉直至關閉電源開關。
