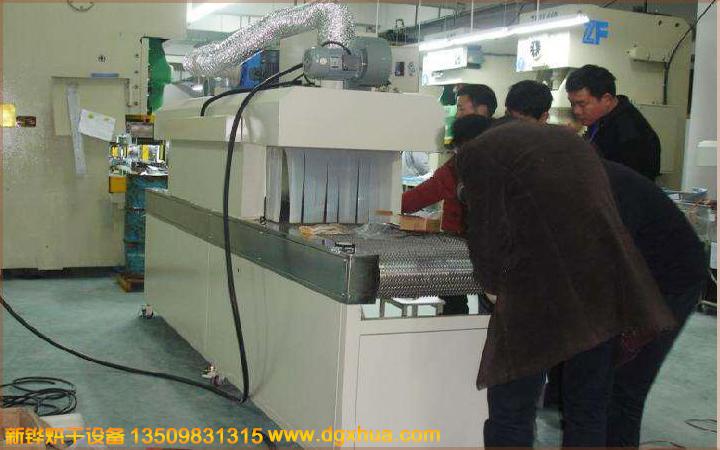

PCB電路板遠線外線電子隧道爐 微晶玻璃節能線路板隧道爐 、PCB節能電子線路板隧道爐

型號：XHSOQ-50-3R

內箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

進料口高：0-250mm

進料段長：0-270mm

加熱段長：650mm

冷卻段長：200.mm

出料段長：270mm

輸送寬度：500.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：?jiǎn)蚊嫠剿惋L(fēng)/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”P(pán)LC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。

針對PCB電路板設計遠線外線隧道爐獨特性能

1、內部采用優質高保溫材料制作，保溫隔熱效果好；
2、內部熱風循環，烘烤物件受熱均勻；
3、內膽全不銹鋼氬弧焊滿焊，防止機臺本身產生灰塵；
4、裝有高效過濾器以及進口壓力表；
5、內部潔凈度可達到百級無塵環境；
6、升溫時間快,溫度穩定精準；
7、雙重超溫保護,電氣控制安全可靠；
8、輸送帶變調速，輸送速度平穩可調；
9、設有輸送帶防偏移裝置，輸送帶松緊可調；
10、采用智能型溫度控制器，PID自動演算，LED顯示；
11、SSR固態繼電器輸出，能精確控制溫度之精準度；
12、顏色、溫控系統、輸送系統可依客戶需要選擇配備；

特性：一般按熱源不同，有電熱隧道爐、燃氣隧道爐或天然氣隧道爐等。廠家可以根據隧道爐用戶的生產量隨意的定做長度和寬度。該隧道爐是提供連續性烘烤的大型設備，可配備生產流水線作業。具有生產效率高，節省人力，烘烤品質穩定等特點。

根據各種產品不同的烘烤時間要求，可通過PLC智能型控制系統，實行智能化控制。傳動變頻調速，可實現無級變速。 并能預存15組以上參數，實現自動化操作。

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。

主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡(luò )。

廣泛應用于電子、五金、塑膠、地板、紡織、食品、涂裝、電鍍、薄膜、化工、皮革、木工、烘干、紙品、制鞋、藥品、印刷、手機組裝、半導體等行業的生產，取代傳統熱風循環式烤箱。
