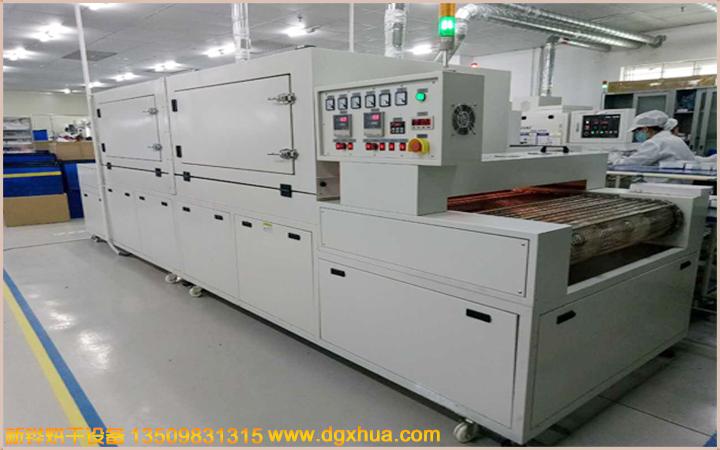

薄膜下吸風隧道爐、工業薄膜隧道爐、、廠家薄膜隧道爐、新鏵薄膜隧道爐

型號：XHSOL-ASAD

內箱尺寸L*W*H:2400*1000*500

外箱尺寸L*W*H：3600*1050*1650

進料口高：0-50mm

進料段長：500.mm

加熱段長：2*1200.mm

冷卻段長：200.mm

出料段長：500mm

輸送寬度：1000.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（250℃）

升溫時間：30min

送風方式：?jiǎn)蚊嫠剿惋L(fēng)/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

（以下實例說明僅供參考）

1．  隧道爐部分外形尺寸:線體總長10米，隧道爐網帶寬1米，隧道爐總高1.6米，隧道爐出料部分1米，隧道爐烘干部分長8米,分為4段，進料部分長1米 ,線體大梁采用1.5厚方通，隧道爐箱體外殼采用1.5㎜厚冷板折彎而成，隧道爐整機外殼高溫靜電噴塑(非普通油漆)耐腐蝕易清洗，隧道爐機架用50×50㎜方通焊接而成，配16㎜調節腳杯.

2．  隧道爐內膽共2段爐腔，隧道爐每段2米,爐腔總長4米.內膽材質采用1.2㎜厚鍍鋅板制作,爐腔總高0.35米,進料口凈高度0.05米,設可調節檔板,中間100㎜厚高溫硅酸隔熱巖棉,網帶底部配有高溫隔熱層。使隧道爐爐體外部不燙手.頂部配有排氣口閥門,可調節室內空氣流量,便溫度更加均勻.每段爐蓋均可獨立翻起打開.便于爐內的清潔
3．  隧道爐 電器部分:電源三相    AC380V，120A，三相五線制,功率24KW，隧道爐采用1HP臺灣愛德利變頻器變頻調速,    配臺灣力象0.75KW調速電機一臺,奧克力牌80型減速牙箱，速比為1:70,配傳動齒輪和傳動鏈條,傳動速度0.5至6米/分鐘任意可調,配獨立的控制系統，隧道爐每段爐腔配力象牌運風馬達1臺，配八寸半運風風輪，爐蓋發熱管內置風槽內,隧道爐 共計：2臺運風馬達，每臺0.37KW.使爐內溫度更加均勻；隧道爐每段爐腔內裝有紅外線發熱管6條，共計12條,每條2000W均勻分布在配在爐腔內部,隧道爐傳輸帶底部配有隔熱層，厚度為50mm,使爐外溫度不燙手(溫度在50度以下)，隧道爐每段爐腔配獨立的控制電箱和溫控系統.方便設置不同的溫度.  隧道爐

4. 溫度範圍：室溫~230℃，常用200℃，常溫升至200℃大約25~30分鐘；

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”P(pán)LC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度;

溫度均勻度：空爐200℃恒溫30min后溫差±3%℃（進料段除外）；

5. 結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染;

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養;

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡(luò )。

6. 廣泛應用于電子、五金、塑膠、地板、紡織、食品、涂裝、電鍍、薄膜、化工、皮革、木工、烘干、紙品、制鞋、藥品、印刷、手機組裝、半導體等行業的生產，取代傳統熱風循環式烤箱。
