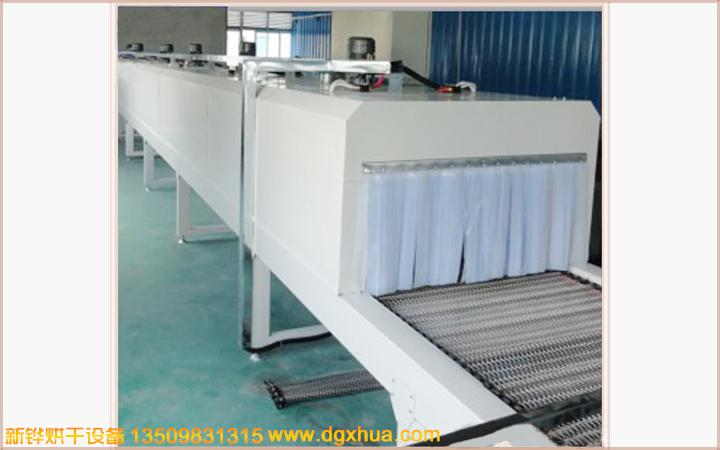

五金絲印隧道爐,五金油墨隧道爐，五金絲印油墨隧道爐，東莞新鏵隧道爐產家

型號：XHSOL-ASD-00252

內箱尺寸L*W*H:2400*1000*500

外箱尺寸L*W*H：3600*1050*1650

進料口高：0-50mm

進料段長：500.mm

加熱段長：2*1200.mm

冷卻段長：200.mm

出料段長：500mm

輸送寬度：1000.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（250℃）

升溫時間：30min

送風方式：?jiǎn)蚊嫠剿惋L(fēng)/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃，常用200℃，常溫升至200℃大約25~30分鐘；

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”P(pán)LC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度;

溫度均勻度：空爐200℃恒溫30min后溫差±3%℃（進料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染;

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養;

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡(luò )。

箱體設計設計

產品配置：線體大梁和箱體外殼采用1.5㎜厚冷板折彎而成，整機外殼高溫噴塑(非普通油漆)耐腐蝕易清洗，機架用40×80㎜方通焊接而成，配14㎜調節腳杯,可調節入料口的高度,中間100㎜厚耐高溫硅酸隔熱巖棉，底部配有高溫隔熱層。使爐體外部不燙手.

其它控制電路電器均采用國內正泰電器控制；每段爐腔各配運風馬達1臺，配10寸運風風輪，水平運風，加熱區采用1P運風馬達.計6臺,加裝1臺廢氣排風馬達,功率為1.5P,風量為2500m3/H,冷卻部分加裝冷卻風扇4臺,每臺50W,使爐內溫度更加均勻；每段爐腔內均勻裝有臺灣產散熱片式不銹鋼發熱管,每段配9條不銹鋼發熱管，每條800W均勻分布在配在爐腔內部，分6段12路控制（達到設定溫度時會(huì )自動關掉其中幾段發熱管，降低加熱功率，其達到省電效果）。整機器采用獨立的電器控制柜來控制,每段采用雙溫控器控制,內部溫差控制在±3度.配有溫度監測檢測點,數字顯示輸送帶的速度,和溫度,增加運輸帶卡死報警停機功能.

傳動部分：采用加強型鏈條式不銹鋼網帶,中間配有鏈條式拖動道軌和小滾筒.機頭機尾配可調節的主動滾筒,防止網帶跑邊.網帶中間每隔8 mm穿有10厘不銹鋼圓鋼作為網帶加強筋來支撐烘烤物品的重量.
