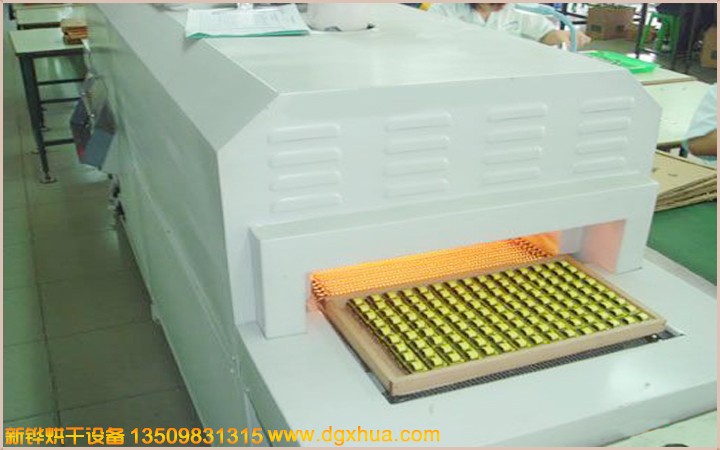

產品名稱：電容行業隧道式烘干爐
一、電容行業隧道式烘干爐主要技術參數
1、內膽尺寸：寬1000*高650*深1640mm；
2、外形尺寸（約）：寬1420*高1760（不含馬達高）*深1880mm；
3、溫度范圍：室溫+20℃～+200℃可調，使用溫度150℃；
4、儀表溫度波動度：≤±1℃；
5、溫度均勻度：≤±2℃(空載)小于等于，負載≤±4℃，進料后10分鐘測溫；
6、升溫速率：≤8℃/min；
7、外殼溫度：設備在150℃以?xún)?，外殼溫度不高于室?15℃，爐口及接縫處除外；
8、循環風方式：上下循環運風；
9、電源：三相五線制，380V，50HZ；
10、總功率：28KW左右；
二、電容行業隧道式烘干爐箱體結構特征
1、外殼材料：采用1.5mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能最好）折彎焊接制作；
2、內膽材料：采用1.5mm厚SUS304不銹鋼板制作，保持膽內清潔、防生銹、耐腐蝕；
3、箱體骨架：采用50*50*3mm角鐵制作，保持箱體內外各個面的承載強度，并保留熱脹冷縮系數，可防止箱體變形。
4、密封材料：密封條采用硅膠膠條制作，可耐溫不變形，門與內膽采用雙層密封形式，加強密封效果；
5、氣動門：兩端設有氣動門（氣缸及配件由客戶（立特）購買，我司負責安裝）；
6、腳杯：箱體底部安裝4件腳杯，方便烤箱固定；
三、電容行業隧道式烘干爐控制系統
1、運風馬達：配雨田0.75KW加長軸運風馬達（和風輪能從頂面取出），配臺達變頻器；
2、風輪：配10.5寸304#不銹鋼多翼式風輪；
3、加熱管：采用304#不銹鋼U型發熱管，帶散熱片，可使發熱管溫度均勻散發；
四、電容行業隧道式烘干爐功能
1、超溫報警：當實際檢測溫度超過超溫保護溫控器設定值時，輸出至客戶PLC，自動切斷加熱電源，起到雙重保護功能；
2、接地保護：結構件安全接地保護。
3、電源缺相、相序保護：配有相序保護器
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
