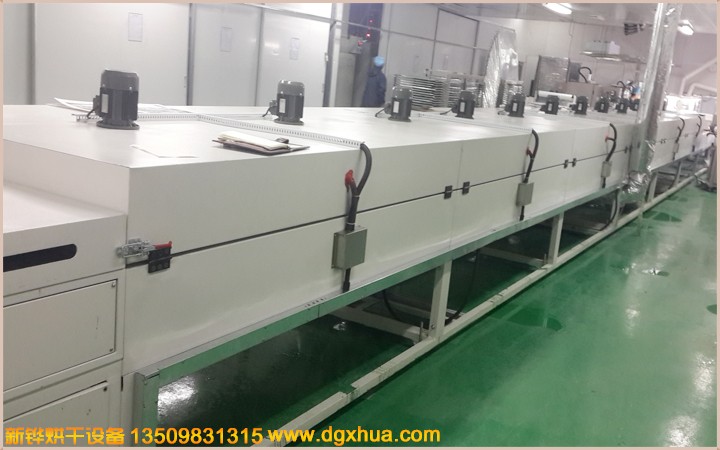

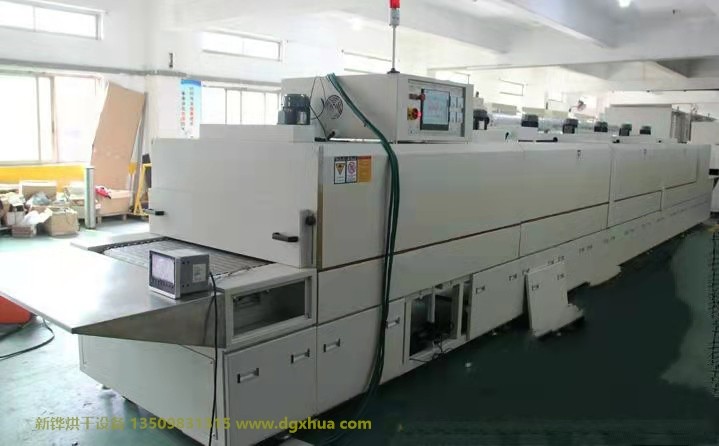

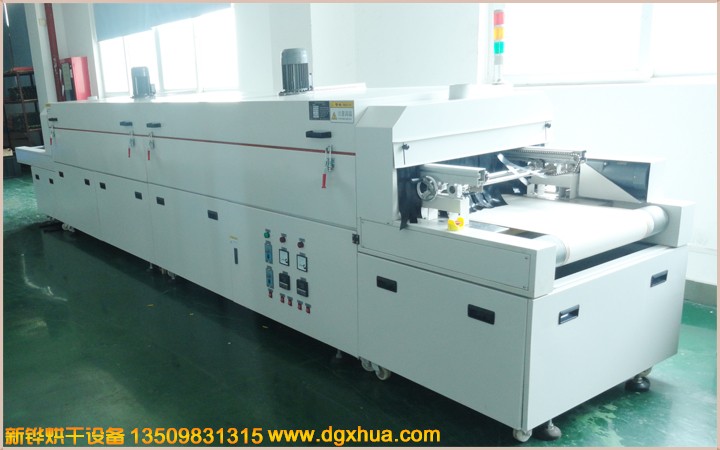

產品名稱：薄膜產品隧道爐
主要技術參數
1、外形尺寸（約）：總長10000*高1600*寬1300mm；進料部分長500mm，烘干部分長8000mm，緩沖區長200mm，冷卻區長800mm，出料部分長800mm；進料處輸送帶離地高800mm；電梯尺寸：寬1600*深2300*高2100mm，設備分段式設計，保證進電梯尺寸。
2、內徑尺寸：加熱區長8000*進料口高200*內膽有效寬900mm；
3、溫度范圍：室溫～+200℃；
4、儀表顯示精度：±0.1℃；
5、溫度波動度：±1℃；
6、溫度均勻度：±3℃(空載)；
7、總功率：70KW；
二、濾紙隧道式烘干爐爐體結構特征
1、外殼材料：采用2.0mm冷板折彎焊接制作，表面磷化，高溫靜電噴塑處理，耐腐蝕易清洗 ；
2、表面處理：表面打磨、拋光、磷化（可以增加金屬的耐蝕性，油漆的附著力）處理；高溫噴塑（大波紋型），可防止生銹，耐腐蝕。
3、內膽材料：采用1.5mm厚SUS304不銹鋼鏡面板制作，保持內膽清潔無塵，防生銹、耐腐蝕。
4、腳杯：裝有可調節腳杯，方便調節箱體高度及水平度，裝有萬向移動腳輪，方便移動。
三、濾紙隧道式烘干爐功能
1、超溫報警：當實際檢測溫度超過超溫保護溫控器設定值時，自動切斷加熱電源，起到雙重保護功能；
2、聲光報警：配帶蜂鳴器的報警燈。
3、接地保護：結構件安全接地保護。
4、電源缺相、相序保護：配有相序保護器。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
