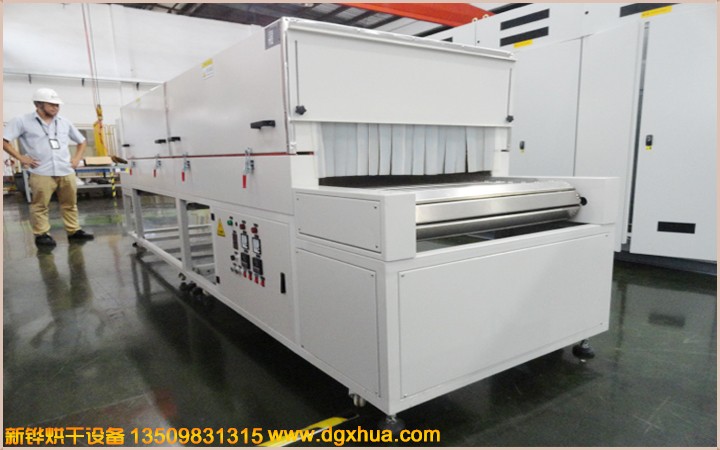

產品名稱：高溫推板連續爐
一、應用領域:電子陶瓷、結構陶瓷、片容、片感、磁性材料、微波鐵氧體、粉末冶金材料、稀土材料、壓敏電阻、濾波器燒結和其他高溫空氣氣氛應用
二、特點：
1.獨特爐膛與氣氛設計，比傳統窯爐節能20%-30%
2.上下加熱方式，熱效率高
3.溫度均勻穩定
4.前后工序配置自動線，降低人工勞動強度
5.工控機集成控制系統，氧含量在線分析，精確氣氛控制
6.可靠傳送系統；
7.各種數據記錄（溫度、傳送速度、報警及操作記錄），方便工藝追溯
8.遠程控制（可選）方便故障診斷
9.可定制以滿足特定的處理要求
三、技術參數
規格 | 典型參數 | 備注 |
溫度使用范圍 (℃) | 950/1700 | |
推板尺寸 | 150-450 | 注1 |
爐口高度 | 60-300 | 注2 |
爐口寬度 | 330/660/990/1320 | |
爐體長度 | 10-40 | |
使用氣氛 | N2，H2，O2及其他氣氛組合 | |
溫度均勻度(℃) | ±1-3 | 注2 |
推板速度mm/h | 10-500 | |
冷卻方式 | 空氣對流/強制風冷/水冷 | |
注1：典型推板寬度為250/340/450； 注2：典型爐高度為120/220/300； | ||
廠家信息：東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。主營產品：無塵隧道爐、IR固化隧道爐、防氧化隧道爐、防靜電隧道爐、IC/LED專用烤箱、真空/充氮烤箱、老化房、環境檢測實驗設備；在PCB、LCD、LTP、LED、IC封裝、SMT、電腦鍵盤、薄膜開關、光學鏡片、光伏玻璃、線圈、加工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用綱絡(luò )、
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
