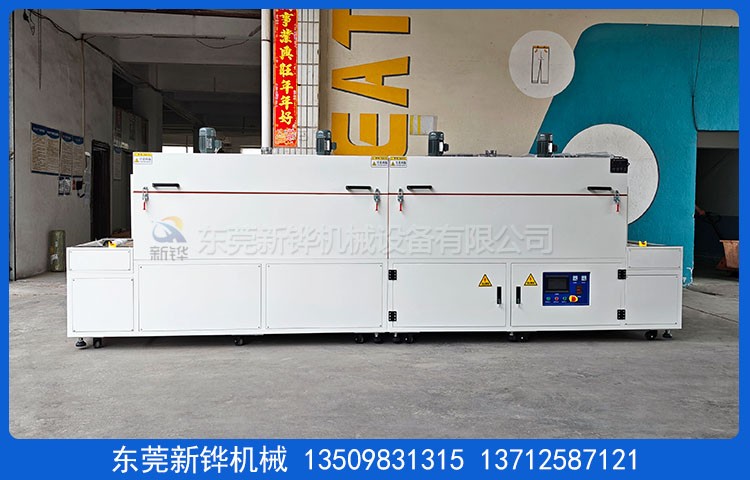

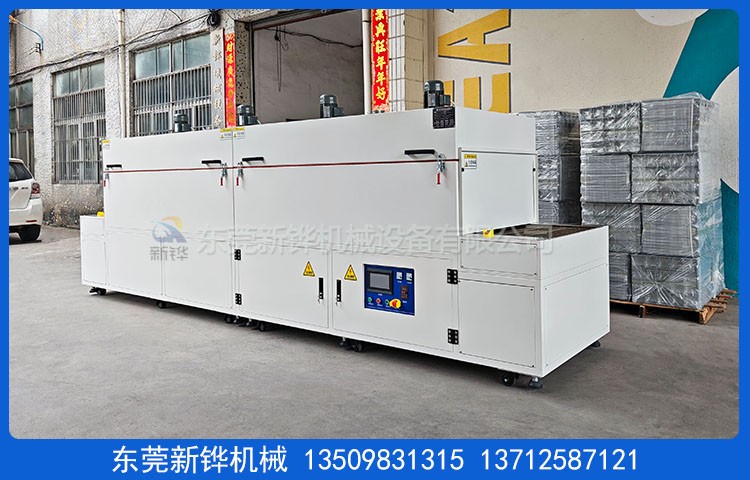

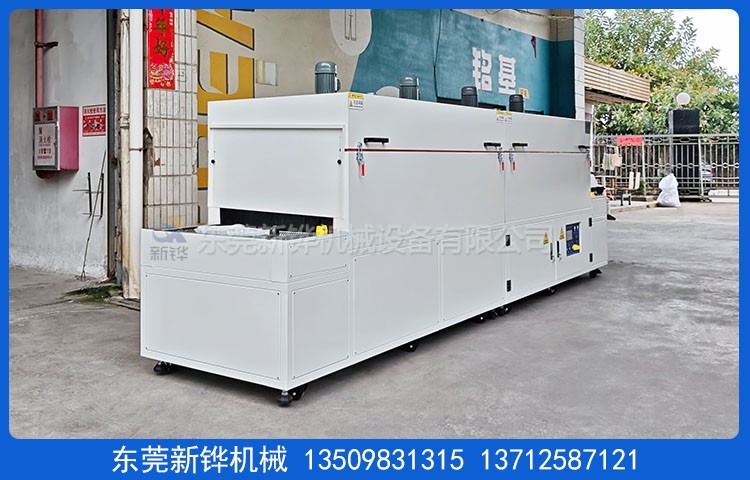

設備名稱:連續式熱處理爐
設備型號:XHSO-5-08-2IR
設備電源:AC380V 3φ 50HZ 45KVA
烘烤尺寸:L4000×W800×H400mm
外形尺寸:L5000×W1000×H1650mm
機臺結構:進料段:500mm（手動調節門）；烘干段:4000mm（2段加熱控制）。
出料段:500mm（手動調節門）。
爐蓋檢修:單面掀開+手動撐桿保護檢修。
機架結構:整機安裝不拆裝。
內箱材質:T1.2mmSUS304#不銹鋼板密封滿焊保證爐內清潔。
外箱材質:T1.5mmSS41#冷板折彎加工制作。
機架材質:T2.0*40*40mm鐵方通焊接成型，機架不封板。
機臺定位:安裝承重M20腳杯，3寸腳杯方便設備的固定和對接。
機臺顏色:連續式熱處理爐經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。
保溫材料:高密度白色硅酸鋁棉，保溫層厚度100mm。
爐密封條:?20mm耐高硅膠密封條密封處理，美觀無污染。
防護標簽:設備高溫部分加貼高溫警示標識。
溫度范圍:室溫+10℃~250℃可調節;
輸出模式:智能溫控器具備自動整定和PID參數的自動校正功能。
輸入模式:精密K型熱電偶配合固態調整器控制；
溫度均勻:恒溫15分鐘空爐200℃±5℃
運風方式:經過風道分散后頂部垂直運風，循環運風設計，均勻性佳。
運風電機:長軸型高溫馬達多組配強力型多翼式風輪。
進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥。
加熱元件:連續式熱處理爐采用紅外線電熱管，加熱功率:42KW,恒溫功率:26KW.
升溫速率:空爐常溫～200℃約需時間30分鐘
輸送鏈網:寬800mm304#不銹鋼2052鏈條+10厘串桿+不銹鋼網帶。
輸送速度:常用1-10m/min任意調節。
安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC220V/380V/50Hz三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修。
驗收標淮:本機臺配5米供電電源線，1條排風軟管；設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份；交貨日期簽定合同收到訂金之日起45天完成。
東莞新鏵烘干設備廠家生產:連續式熱處理爐,網帶式隧道爐,電加熱隧道爐,IR熱風隧道爐,網帶隧道爐,連續烘烤熱風爐,熱風隧道爐,紅外線隧道爐,固化隧道爐,高溫隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
