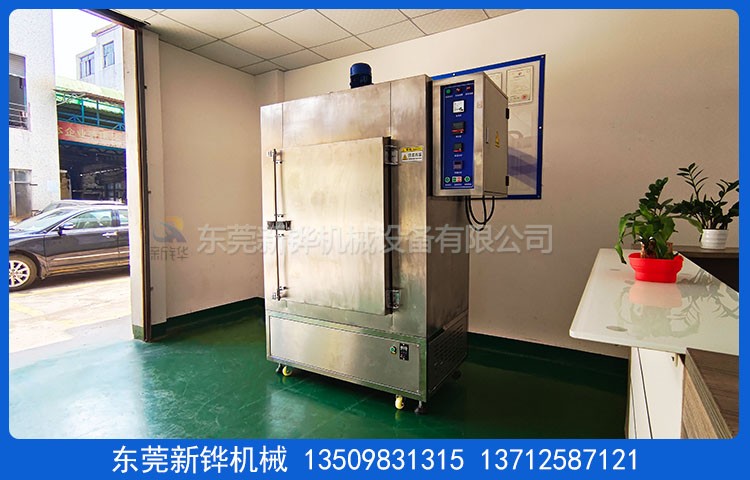

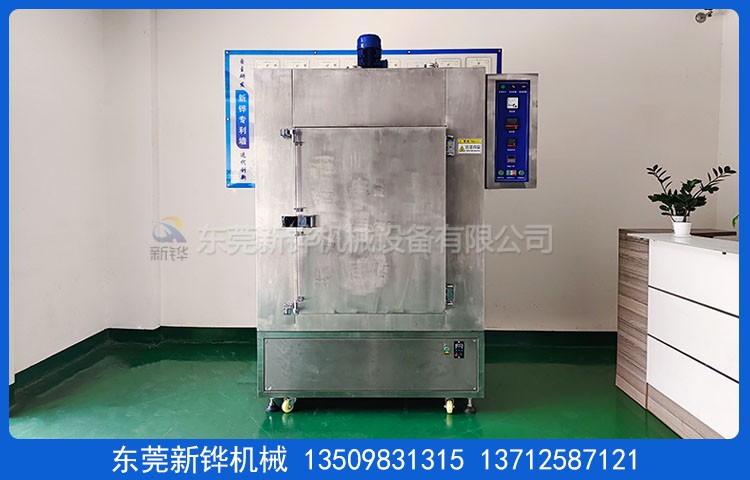

設備名稱:高溫旋轉烤箱
設備型號:XHMOH-4F
設備電源:AC380V 3φ 50HZ 40KVA
內箱尺寸:寬800×深600×高1000㎜
外箱尺寸:寬1450×深1000×高1850㎜（以實物為準）
機臺結構:開門方式:單開門、防爆門扣、電箱置于右側上方。

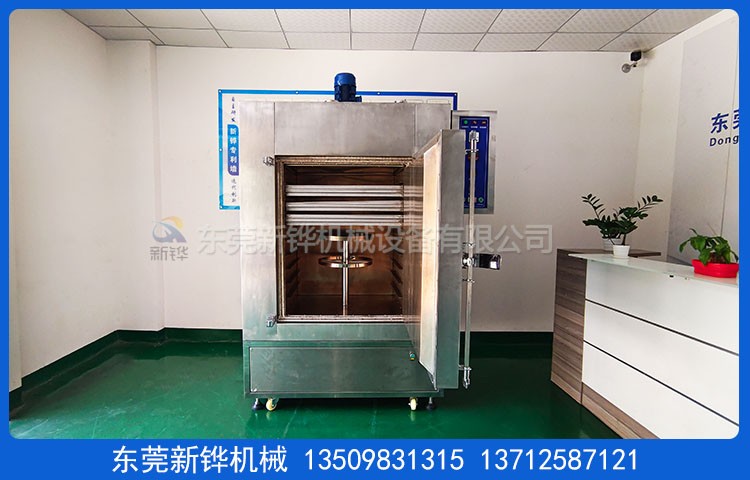

烘烤層數:9層沖孔盤（785*600*25mm），兩側焊接固定軌道。
旋轉烤盤:圓形烤盤直徑400mm。
旋轉高度:烤盤距離爐內底部高度500mm
旋轉電機:配120W調速電機，10-100r/min轉速可調。
腳輪腳杯:4個3寸腳輪、M20腳杯。
內箱材質:T1.5mmSUS304#不銹鋼板全密封滿焊。
外箱材質:T1.5mmSUS202#不銹鋼板折彎加工制作。
機臺顏色:不銹鋼本色。
保溫材料:耐高溫白色硅酸鋁棉，保溫厚度200mm。
門密封條:?20mm耐高溫石棉條密封處理。
防護標簽:高溫旋轉烤箱設備高溫部分加貼高溫警示標識。
溫度范圍:室溫~MAX450℃可調節。
輸入模式:智能溫度控制器，數字設定，LED顯示，PID自動演算。
輸出模式:K型熱電偶配合SSR輸出控制加熱。
溫度均勻度:空爐恒溫30min后溫差380±5℃。
運風方式:頂部馬達從左右兩側送風吹向產品，循環運風設計。
運風電機:耐高溫長軸型烤箱專用馬達2組配強力型多翼式不銹鋼風輪。
加熱元件:SUS304無縫帶散熱片電熱管，烤箱外部單獨拆裝檢修。
加熱功率:38KW, 恒溫狀態功率:19KW.
升溫速率:空爐常溫～380℃約需時間50分鐘。
計時方式:恒溫到達自動計時，計時完成聲光警報裝置。
計時范圍:0-999分鐘。
安全保護:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準。
安全標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起20 個工作日內完成；安裝調試時間為貨到工廠之日 2 個工作日內完成。
東莞新鏵機械設備廠是生產:高溫旋轉烤箱,旋轉式烤箱,高溫烤箱,高溫工業烤箱,熱風旋轉烤箱,定制旋轉烤箱,工業烤箱,熱風烤箱的廠家.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
