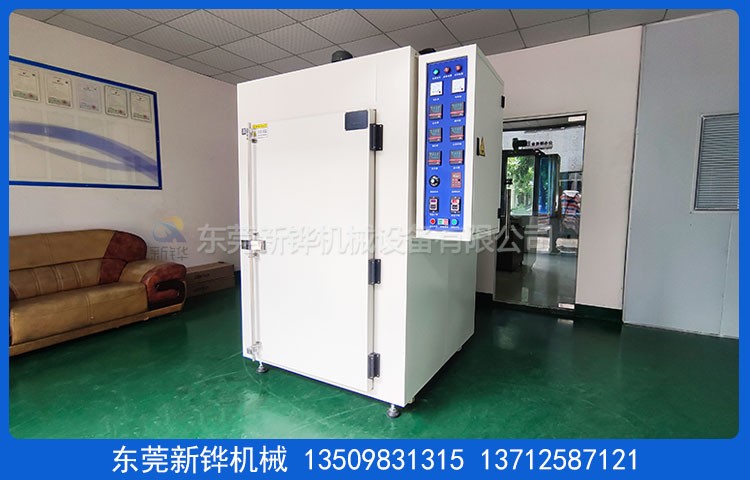

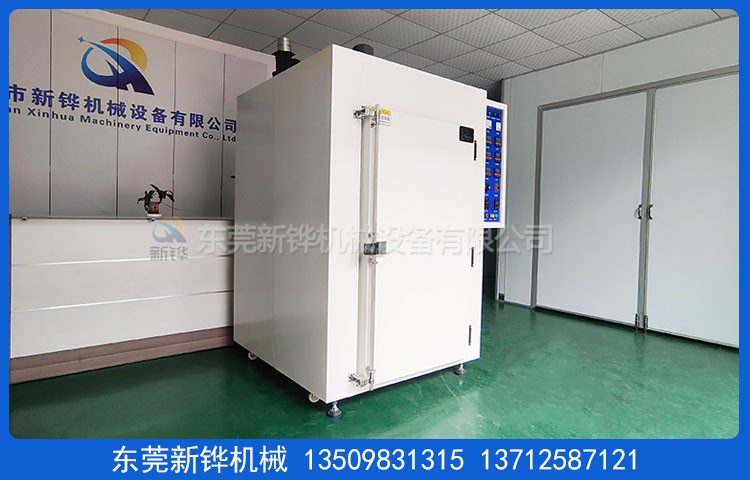

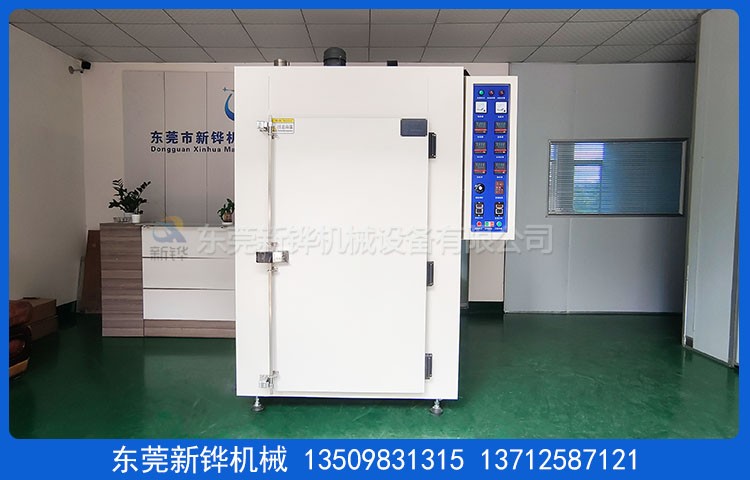

設備名稱:單門硅膠烤箱
設備型號:XHMOR-18-6RT
設備電源:AC380V 3φ 50HZ 20KVA
內箱尺寸:寬840×深1200×高1500㎜
外箱尺寸:寬1350×深1480×高2340㎜（以實物為準）
烤箱特點:烘烤的產品已通過歐盟/美國EU/LFGB/FDA揮發性分子VOC的檢測標準;獨特的風道及最新變頻強力排風的技術，完全解決硅膠產品在烘烤過程中產生大量的粉塵排出，同時可省電30% ;智能溫控器恒溫階段間續加溫，耗電量小，溫度均勻;活動抽屜式風板，便于操作人員清潔粉塵，減少產品二次污染。
耐高溫活動密封條，不用拉釘固定容易更換。
機臺結構:沖孔烤盤:長700*寬550*高25mm，8*8mm沖孔間距。
烤架尺寸:長1200*寬740*高1370mm，分2排*12層*100mm。
鐵手推車:烤架導軌中心距離:700mm。
開門方式:單開門、防爆門扣、電箱置于右側。
腳輪腳杯:M20腳杯、爐內軌道方便臺車進出。
內箱材質:T1.0mm厚SUS201#不銹鋼板全密封滿焊、保證爐內清潔。
外箱材質:T1.5mm 厚SS41#冷軋鋼板折彎加工製作。
臺車材質:T1.5*38*25*mm 不銹鋼方通焊接成型，底部安裝V型鐵輪。
推車材質:T1.5*40*40*mm 鐵方通焊接成型，底部安裝帶剎車腳輪。
機臺顏色:單門硅膠烤箱經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。
保溫材料:高密度黃色巖棉，保溫厚度100mm。
門密封條:?16mmT型硅膠密封條卡于外箱門上。
防護標簽:設備高溫部分加貼高溫警示標識。
溫度範圍:室溫+10℃~MAX250℃，常用230℃。
溫度均勻度:空爐200℃恒溫后溫差±3-5℃。
輸出模式:7寸觸摸溫度控制器、數字設定，LED顯示，PID自動演算。
輸入模式:左側上、中、下3個，右側上、中、下3個K型熱電偶檢測溫度。
運風方式:馬達由頂部經過風道分散后從左至右循環運風設計。
運風電機:長軸型烤箱專用馬達2組配強力型多翼式鍍鋅風輪。
變頻排風:頂部安裝強力排風電機，變頻器控制排風，風速:6-8米/秒
加熱元件:SUS304無縫帶散熱片電熱管，安裝烤箱頂部外部接線方式。
加熱功率:18KW, 恒溫狀態功率:9KW.
升溫速率:約7℃/min,空爐常溫～200℃約需時間25分鐘。
計時方式:恒溫到達自動計時(999分鐘),計時完成聲光警報自動關機。
動作流程:運風開關--加熱開關--超溫報警--自動計時--完成報警--延時關機。
安全保護:漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載保護并警報裝置合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起25個工作日內完成；安裝調試時間為貨到工廠之日 1 個工作日內完成。
東莞新鏵機械設備廠家生產:單門硅膠烤箱,硅膠烤箱,單門硫化烤箱,硅膠硫化烤箱,二次硫化烤箱,硅橡膠硫化烤箱,熱風烤箱,精密熱風烤箱,真空烤箱,高溫烤箱,PCB/PET絲印烤箱,LED光電烤箱,LCD壓合烤箱,防爆/升降烤箱,無塵烤箱,無氧化烤箱,老化房等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
