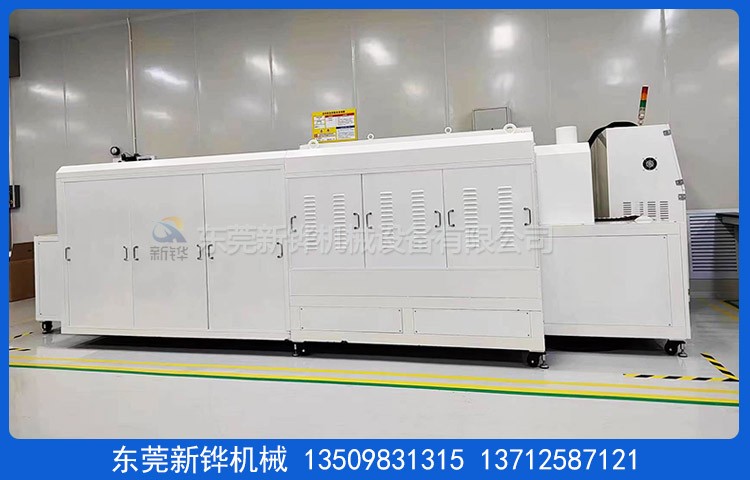

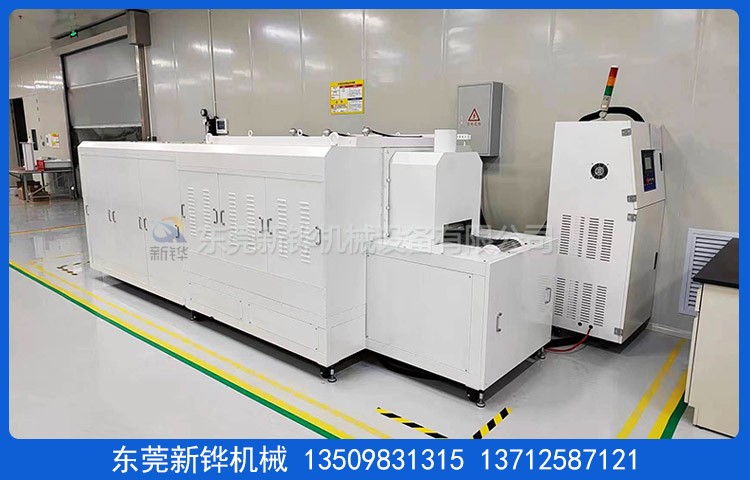

設備名稱:高溫隧道爐
型號:XHSO-75-8R
電 源:AC380V 3φ 50HZ 25KVA
內尺寸:長16000 × 寬750 × 高250mm
外尺寸:長21500 × 寬1350 × 高1650mm（以實物為準）
機臺結構:入料口:200mm，進料段:2500mm，恒溫段:16000mm（8段加熱控制），出料段:3000mm
爐蓋檢修:單面電動掀開+手動撐桿保護檢修.
內箱材質:T2.0mm厚SUS304#不銹鋼板全密封滿焊保證爐內清潔.
外箱材質:T1.5mm 厚SS41#冷板折彎加工制作.
機架材質:T2.0*40*40mm 鐵方通焊接成型，機架整體封板.
機臺定位:安裝承重M20腳杯， 3寸腳杯方便設備的固定和多段拼接.
機臺顏色:經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色2622#.
保溫棉:高密度白色硅酸鋁隔熱保溫，保溫層厚度250mm+外罩50mm.
密封條:?20mm耐高溫石墨密封條密封處理，美觀無污染.
防護標簽:設備高溫部分加貼高溫警示標識.
溫度范圍:常用溫度380℃,最高溫度:常溫～MAX450℃可調.
操作方式:觸摸屏+可編程控制器人機界面設定溫度，速度，時間參數.
溫控系統:智能溫控器配合固態調整器控制, 輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能.
溫度均勻度:恒溫30分鐘空爐380℃±8℃.
運風方式:經過風道分散后頂部垂直運風，循環運風設計，均勻性佳.
運風電機:長軸型高溫馬達多組配強力型多翼式風輪.
進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥.
加熱器:高溫隧道爐采用304無縫不銹鋼電熱管+熱風循環.
加熱功率:165KW, 恒溫狀態功率:82KW.
升溫速率:約7℃/min,空爐常溫～380℃約需時間60分鐘.
輸送鏈條:寬650mm304#2062雙節距不銹鋼鏈條.
輸送速度:烘干時間15分鐘，常用0.1-1mm/min任意調節.
輸送動力:減速電機配易能變頻器調速.
安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、
漏電斷路器、電源逆向防止器等…合乎國際安全標準；三色信號指示燈（紅色故障，黃色待機，綠色運行）；所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54.
電力:主電源采用AC 220V/380V/ 50Hz 三相五線制.
使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度，氣管負載壓縮空氣壓力大于5bar
注意事項:烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑.
執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行.
參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》.
東莞新鏵燒結設備廠家生產:高溫隧道爐,不銹鋼高溫隧道爐,高溫工業隧道爐,高溫烘烤爐,高溫熱風隧道爐,高溫烘烤隧道爐,燒結爐,退火爐,熱處理爐,高溫隧道爐,網帶燒結爐,網帶纖焊爐,金屬粉未燒結爐,燒銀隧道爐等高溫設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
