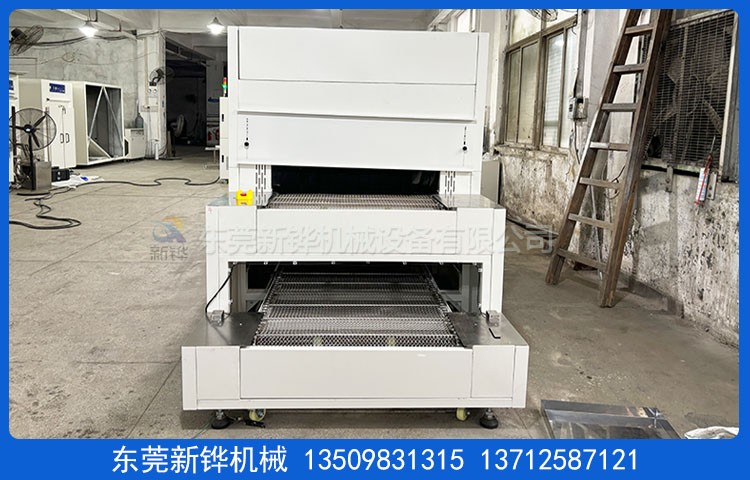

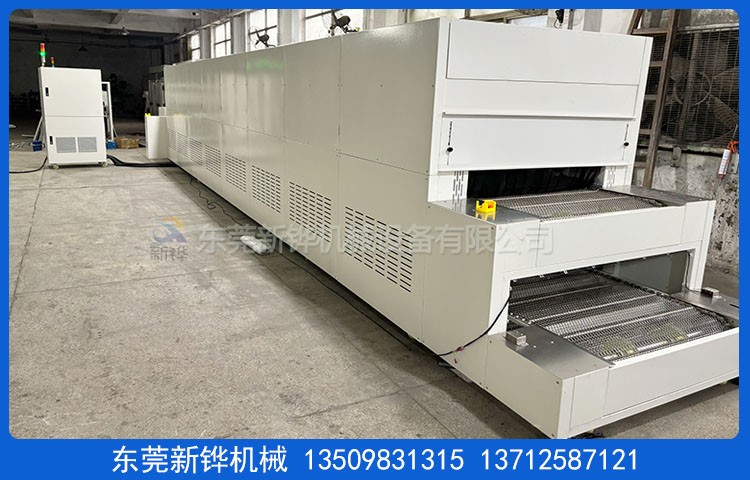

設備名稱:雙層烤爐

設備型號:XHSO-TQS9-2T

設備電源:AC380V  3φ  50HZ  53KVA

上層尺寸:烘烤爐尺寸:L2800 × W920 × 高160mm（內空）

輸送線尺寸:L3900 × W860 × 高1100mm

上層尺寸分布:進料段500mm；加熱段2800mm（升溫區400mm,恒溫區2200mm,隔溫區200mm,分3區控制溫度）；出料600mm(含夾料100mm)。

下層尺寸:烘烤爐尺寸:L3900 × W840 × 高150mm（內空）

輸送線尺寸:L5000 × W860 × 高650mm

下層尺寸分布:進料500mm,加熱段3900mm（含兩端隔溫區150mm,分3區控制溫度）,出料600mm(含夾料100mm)。

機臺結構:檢修方式:側面分層活動檢修電機/電熱管組件。

出料裝置:上、下二層加裝導條及微動開關檢測產品。

內箱材質:T1.2mm厚SUS201#不銹鋼板氬弧全密封滿焊加工製作。

外箱材質:T1.5mm厚SS41#冷軋鋼板折彎加工製作。

機架材質:T3.0*50*50mm 鐵方通焊接成型,外罩T1.2mm SS41#冷軋板。

腳輪腳杯:底部安裝3寸活動腳輪,M20地腳螺絲高度可調節。

機臺顏色:雙層烤爐經防銹處理后靜電高溫粉體塗裝（色卡:ZCM-1405A）。

保溫結構:保溫棉:優質白色硅酸鋁棉,保溫厚度50-80mm+外罩封板。

密封條:?20mm耐高硅膠密封條密封處理,美觀無污染。

防護標簽:設備高溫部分加貼高溫警示標識。

外表溫度:左右兩側機臺外罩表面溫度≤35度,產品進出時會(huì )有熱量帶出

進出爐口外罩表面溫度不包括在≤35度以?xún)取?/span>

溫控方式:臺達溫度模塊配合固態調整器控制,輸入模式為精密 K型熱電偶。溫控系統具備自動整定和PID參數的自動校正功能。

溫度范圍:上層室溫-MAX200℃可調節；下層室溫-MAX150℃可調節。

溫度均勻度:恒溫30分鐘滿載上層135℃±5-6℃,下層65℃±5℃。

上層加熱:2800mm前、中、后3*3布局9個測溫探頭,測溫高度140mm。

吸熱罩:前后測溫探頭2個。

下層加熱:3900mm前、中、后3*3布局9個測溫探頭,測溫高度140mm。

吸熱罩:前后測溫探頭2個。

測溫探頭:電箱防呆航空插頭+機箱快插轉接+爐內活動抽拉導軌安裝。

操作系統:觸摸屏:威綸通觸摸屏,設備為人機操作界面:輸送速度、風機、加熱、溫度、溫度曲線等參數直接設定。

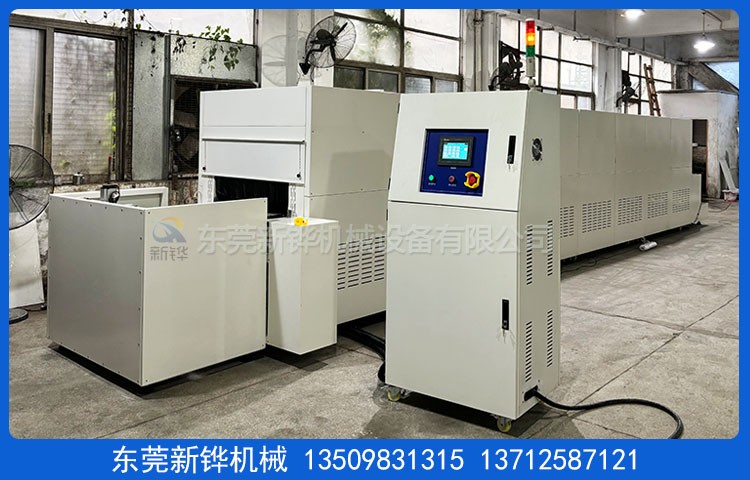

可編程控制器:三菱PLC可編程控制器,獨立分體電控箱（前后安裝電料）。

運風方式:馬達經過風道分散后從上到下送風吹向產品,循環運風設計。

運風電機:長軸型烤箱專用馬達多組配多翼式鍍鋅風輪。

加熱系統:加熱器:SUS201無縫電熱管+熱風循環+電流檢測模塊。

加熱功率:上層21KW+下層27KW=48KW。

升溫速率:約8.5℃/min,空爐常溫～150℃約需時間20分鐘。

上層烘烤時間:3800S；下層烘烤時間:7200S；

輸送鏈板:長860*寬36mm*T2.0mm201#折彎鏈板+201#C2042鏈條。

上層鏈速:0.588mm/S；鏈速0.3-1mm/S可調節；

下層鏈速:0.541mm/S；鏈速0.3-1mm/S可調節；

輸送動力:萬鑫減速電機+易能變頻器調速+編碼器監測鏈速。

輸送高度:1100mm（上層）,650mm（下層）。

輸送導向板:上下料位置安裝T5mm治具導向板。

冷卻方式:出料段安裝冷卻橫流風扇配電流調整器調速（位于風機那一面）。

安全保護:電熱管檢測電流故障報警；超溫停止加熱並警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器保護、電源逆向防止器保護。

觸摸屏開機畫面按客戶要求,內頁參數易損件壽命提示功能和設定；三色信號指示燈（紅色故障指示,黃色待機指示,綠色運行指示）；所有地線拉到地線銅排處統一接線,直接接地。

安全標識:雙層烤爐所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》；GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》

售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修；易損件電熱管、密封條質保期為6個月；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。

驗收標淮:設備調試完成30天內為驗收時間,以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金確認圖紙之日起60天新鏵廠內驗收；安裝調試時間為貨到工廠之日 2 天內完成。

東莞市新鏵機械設備有限公司生產:雙層烤爐,雙層治具烤爐,雙層烘烤爐,雙層隧道烤爐,雙層烘干烤爐,兩層烘干烤爐,三層熱風隧道爐,多層熱風隧道爐等相關設備。
