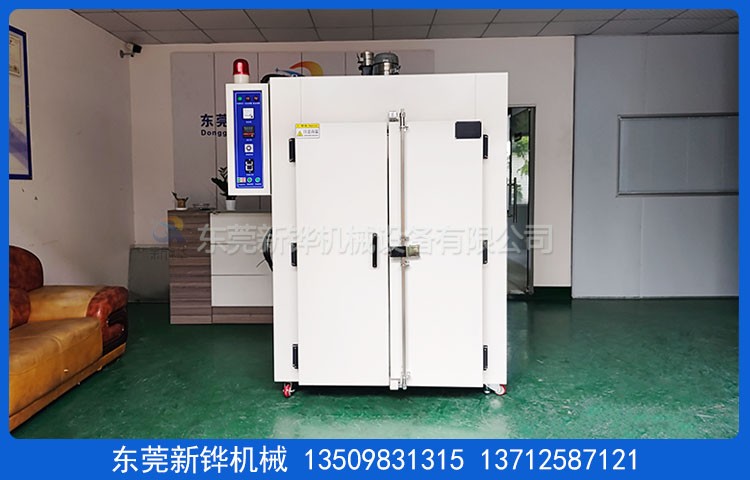

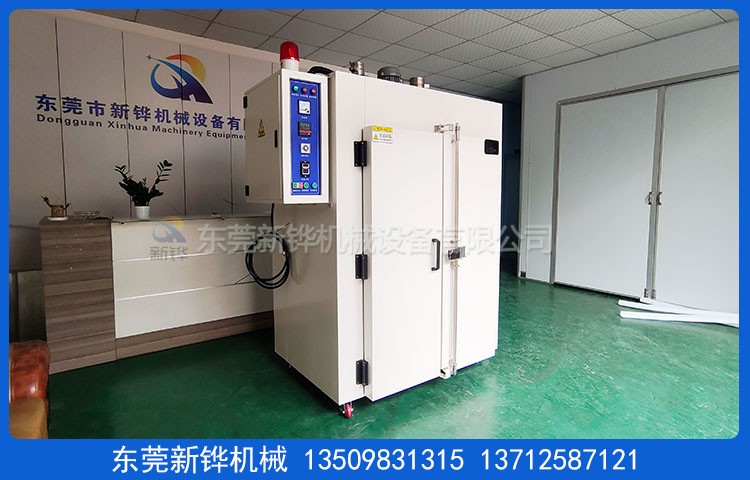

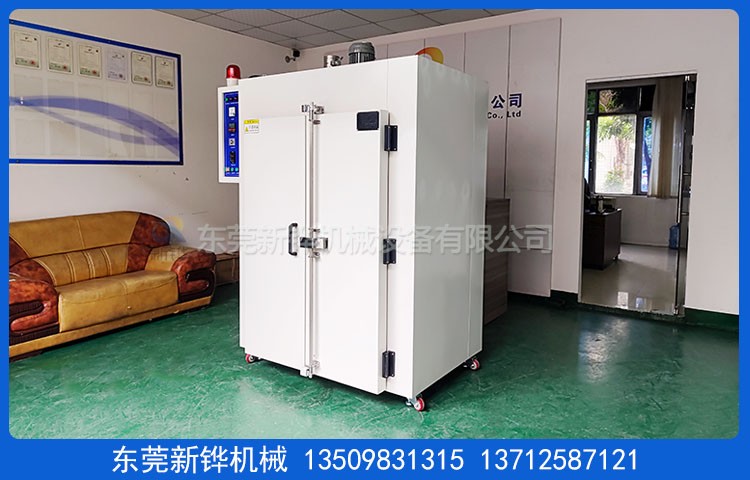

設備名稱:清潔工具烤箱
設備型號:XHMO-8F
設備電源:AC380V 3φ 50HZ 19KVA
內箱尺寸:寬1000×深800×高1450mm
外箱尺寸:寬1500×深1090×高2185mm（參考尺寸，按圖施工）
機臺結構:開門方式:雙開門、單門扣、泄壓口350*400mm。
安裝定位:3寸一體式腳輪腳杯，底部50mm保溫層開槽配烤架斜坡板。
烘烤臺車:寬900×深800×高1400mm*4層，不銹鋼材質。
沖孔烤盤:寬880×深760×高25mm*4個，不銹鋼材質。
內箱材質:T1.0mmSUS430#不銹鋼密封氬弧焊。
外箱材質:T1.4mm SS41#冷軋鋼板折彎加工制作。
機臺顏色:清潔工具烤箱經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。
保溫材料:優質黃色保溫巖棉，保溫層厚度50-100mm。
門密封條:?20mm耐高硅膠密封條密封處理，美觀無污染。
防護標簽:設備高溫部分加貼高溫警示標識。
溫度范圍:室溫~MAX250℃，常用溫度200℃。
溫度控制器:智能溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型熱電偶檢測溫度。
溫度均勻度:空爐200℃恒溫15min后溫差±5℃ 。
運風方式:清潔工具烤箱經過風道分散后水平循環運風設計，均勻性佳。
運風電機:長軸型烤箱專用馬達1組配強力型多翼式鍍鋅風輪。
進風方式:￠90mm自然進風調節盤。
排風方式:離心風機強制排風配￠90mm排風閥門。
加熱元件:電熱管+紫外線管，加熱功率:18KW, 恒溫功率:9KW。
升溫速率:約7℃/min,空爐常溫～200℃約需時間30分鐘。
計時方式:恒溫到達自動計時(99H99M),計時完成聲光警報自動關機。
動作流程:電源開關-延時排風-運風開關-加熱開關-超溫報警-計時開關-完成報警-延時關機。
安全保護:可燃氣體檢測儀、漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及過載等保護并警報裝置…合乎國際安全標準。
所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件 主電源采用AC 220V/380V/50Hz 三相五線制。
環境相對濕度40%-50%,溫度為20-30攝氏度。
烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
參考標準 爐溫均勻度按GB9452-1988或JB/T6049-1992執行
電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行
JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》
GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮。
設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起 15 個工作日內完成；安裝調試時間為貨到工廠之日 1 個工作日內完成。
東莞新鏵機械設備廠家生產:清潔工具烤箱,殺菌烘干箱,工具干燥烤箱,清潔殺菌烤箱,工具殺菌烤箱,清潔烘干烤箱,精密熱風烤箱,真空烤箱,高溫烤箱,PCB/PET絲印烤箱,LED光電烤箱,LCD壓合烤箱,防爆/升降烤箱,無塵烤箱,無氧化烤箱,硅膠二次硫化烤箱,老化房等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
