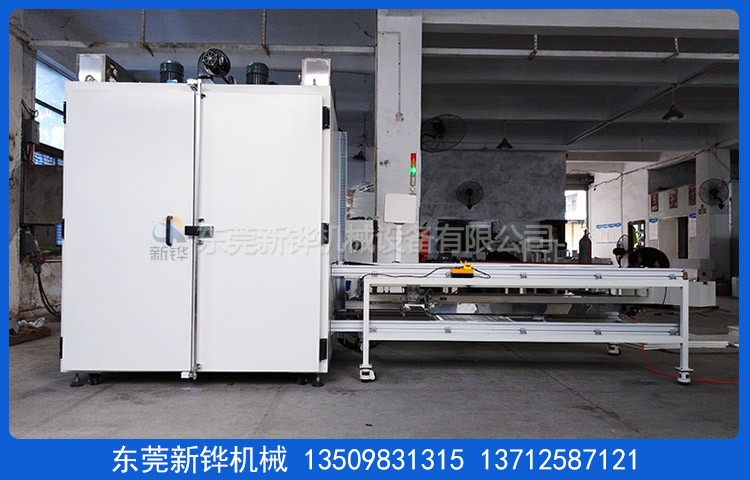

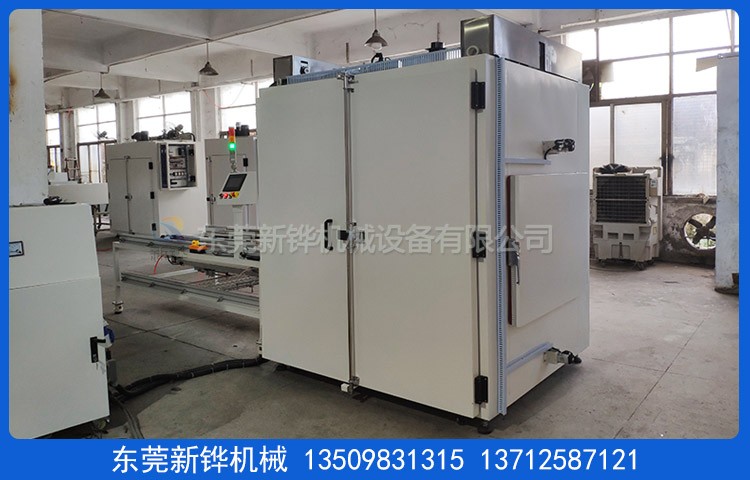

設備名稱:雙鏈提升烘烤箱
設備型號:XHMO-12-2T
機臺電源:AC380V 3φ 50HZ 39KVA
烘烤尺寸:長1600×寬1630×高1570mm
外型尺寸:長1800×寬1750×高2380mm（以實物為準）

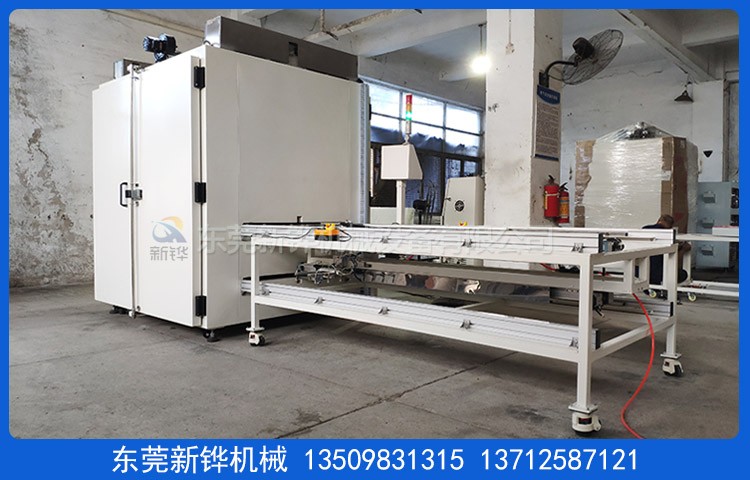

機臺結構:進出料機構1套:長2350*寬1250*高850MM（上料位料盤離墻面約1500MM） ；烘烤尺寸:長1600*寬1630*高1570mm（2組加熱控制）；推料機構:2套；頂部安裝吊環。
機臺定位:安裝承重M20腳杯,3寸腳輪方便設備的移動固定和拼接。
檢修方式:側面+背面開門方便檢修及清潔保養。
內箱材質:T1.2mm厚SUS201#不銹鋼板全密封滿焊保證爐內清潔。
外箱材質:T1.5mm厚冷板折彎加強焊接加工,打磨防銹。
烤架材質:T1.2mm厚SUS201#不銹鋼板方通焊接,兩側傳動采用4分鏈條+耐高溫軸承座+S201#不銹鋼板折彎導軌,托盤6*3篩網,尺寸長1000*寬600mm。
機架材質:T1.2*40*40mm 201#方通焊接成型。
機臺顏色:雙鏈提升烘烤箱經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。
保溫材料:爐襯與爐體之間填充優質耐高溫白色巖棉保溫保溫材料,保溫層厚度80-100mm。
爐體密封:?18mm耐高溫密封條密封處理,美觀無污染。
溫度范圍:最高溫度:常溫～MAX200℃可調,常用溫度175℃±5℃%。
溫控系統:觸摸屏+溫度模塊+SSR固態繼電器輸出控制加熱,具備PID自整定參數平衡調溫校正功能,輸入模式為K型熱電偶；
運風方式:長軸型高溫馬達配多翼式201#不銹鋼風輪,頂部風道循環運風設計,均勻性佳。
進排風口:進/排風口:200W電機+變頻器調控風量,爐內置換新鮮空氣。
加熱功率:雙鏈提升烘烤箱采用不銹鋼電熱管。
升溫狀態:36KW,恒溫狀態約:18KW。
推料機構:電機+絲桿+耐高溫滑塊；
進料機構:無動力滾輪+伺服+模塊+夾抓氣缸；
出料機構:無動力滾輪+伺服+模塊+夾抓氣缸+吸盤；
上料動作:夾爪把鋼網從烤箱取出,然后人工把產品放鋼網盤上,放好后鋼網和產品一起移進烤箱中；
出料動作:夾爪把鋼網從烤箱取出,吸盤吸產品（吸盤位置可調）,托盤移出,吸盤松開,產品掉到收料箱,后鋼盤移進烤箱；
控制要求:人工放好料按啟動開始進料,出料同時工作,頂部/底部推料動作同時進行,以人工給信號為準,待最后一爐人工不放料時,人工手動切換到爐子里面的產品烘烤完成后關機
安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器、急停開關、三色指示燈（紅色故障、黃色待機、綠色運行）等合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。
使用條件:主電源采用AC 380V/50Hz 三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修。
培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟。
驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮。
驗收時間:設備調試完成3-5天內為驗收時間。
隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起60天完成。
安裝調試:安裝調試時間 5個工作日內完成。
東莞新鏵機械設備廠家生產:雙鏈提升烘烤箱,提升烘烤箱,雙鏈軌道烘箱,雙鏈烘箱,升降烘箱,提升烘箱,熱風烤箱,真空烤箱,高溫烤箱,PCB/PET絲印烤箱,LED光電烤箱,LCD壓合烤箱,防爆/升降烤箱,無塵烤箱,無氧化烤箱,硅膠二次硫化烤箱,老化房等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
